Instrucciones de instalación
Los difusores ERGOVENT pueden ayudar a ocultar los sistemas de aire acondicionado cuando se utilizan con unidades de fan-coil. Las velocidades del viento son más bajas, lo que hace que el aire acondicionado sea más silencioso y el aire se distribuye de manera más uniforme por la habitación cuando los modelos RONDO se colocan en diferentes esquinas de la habitación.
Los difusores ERGOVENT se pueden conectar con éxito a cualquier sistema de conductos con diámetros de conexión estándar (100, 125, 150 y 160 mm).
Si se utilizan conductos de acero para el sistema de ventilación, el difusor se puede conectar directamente al conducto (método de conexión 1) o mediante un conector corrugado flexible (método 2).

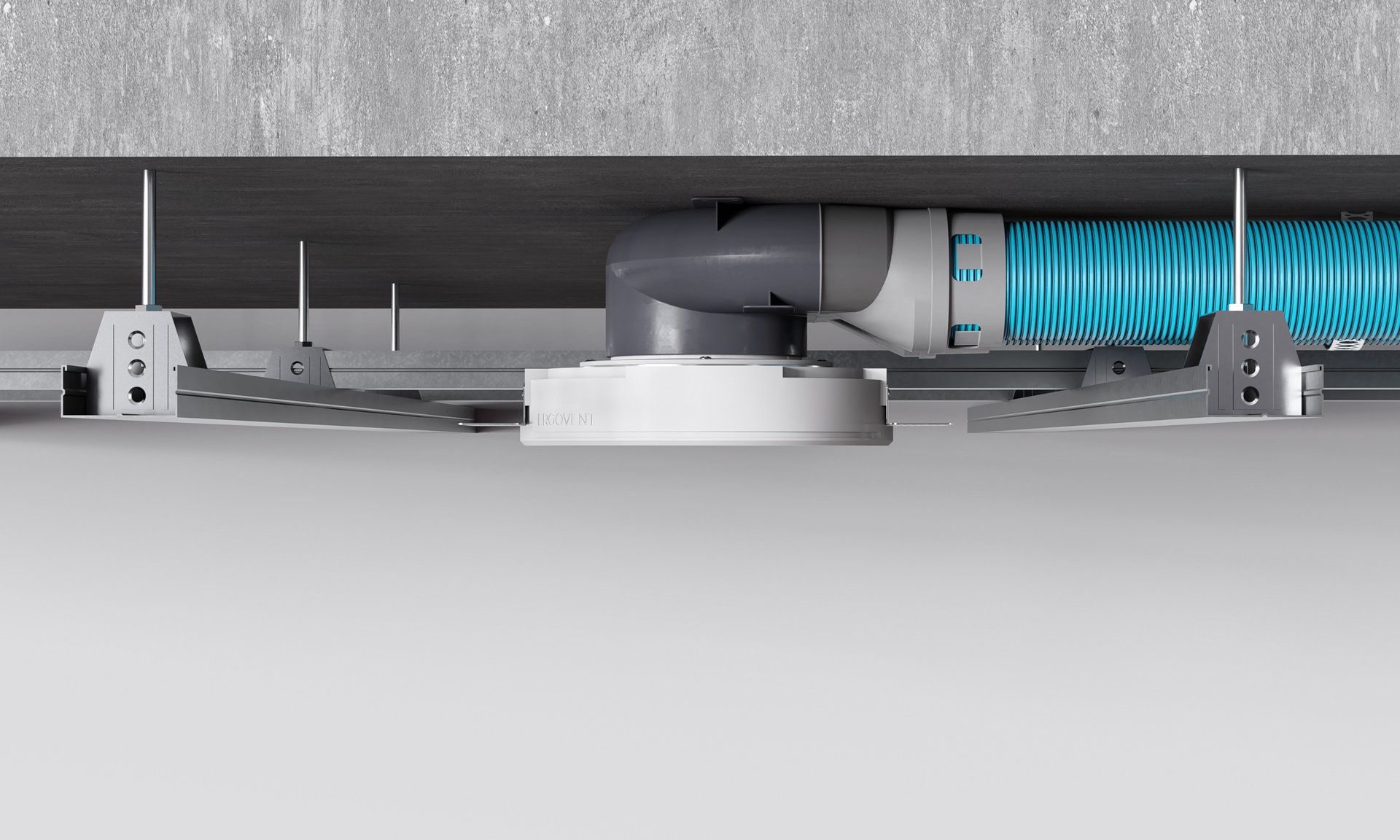

Si se utilizan conductos de plástico flexibles de 75 mm/90 mm para el sistema de ventilación, el difusor se conecta a través de cajas de conexión estándar o cajas especiales de perfil bajo (ver imágenes a continuación).
Las distancias necesarias para la correcta instalación del difusor ERGOVENT (dependiendo del método de conexión):

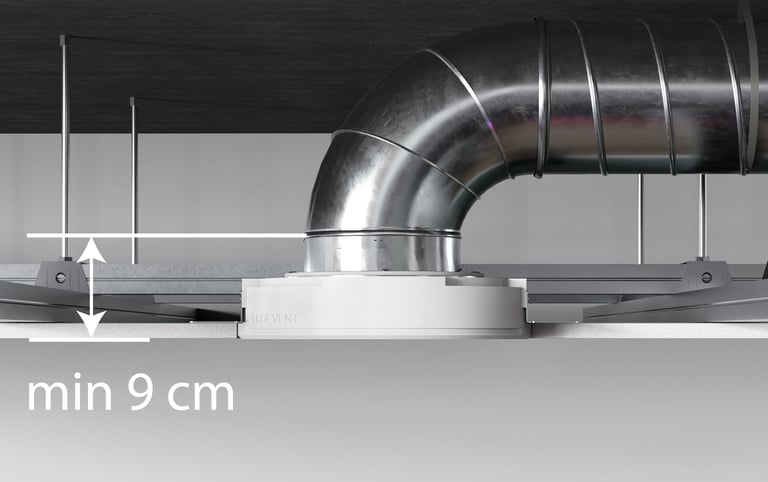

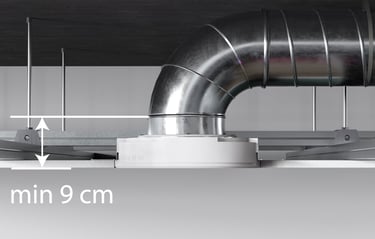

Conductos de acero. Conexión directa

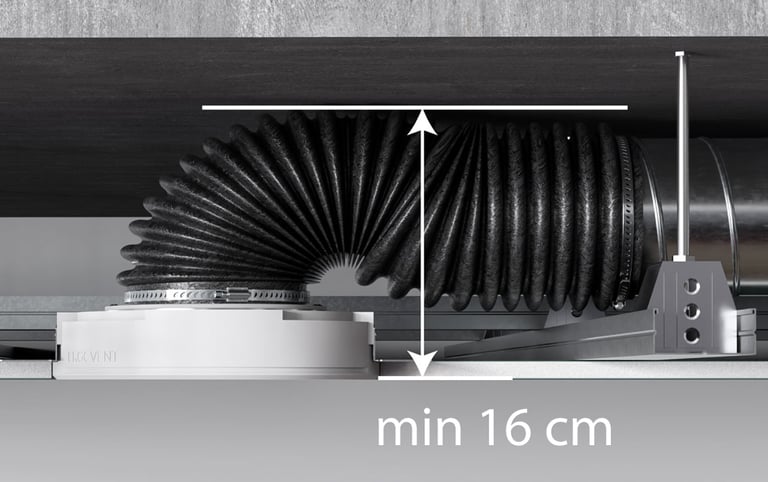

Conductos de acero. Conexión mediante conector flexible
Conductos de plástico de 75 mm/90 mm.

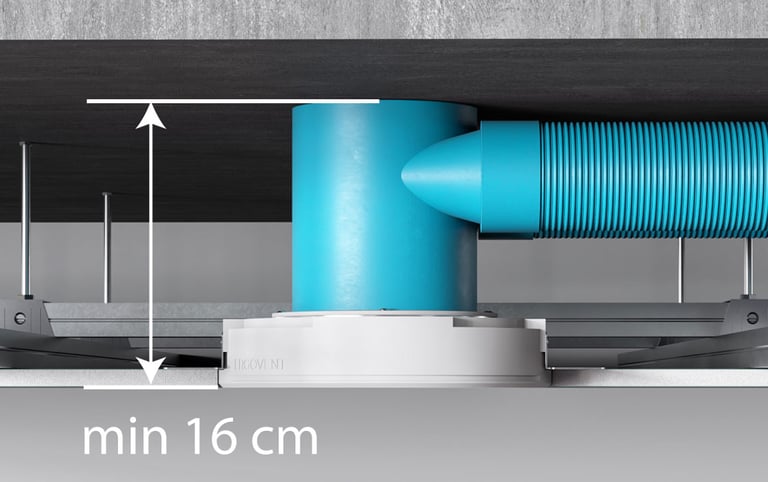

Conexión a través de cajas de conexión estándar
Conductos de plástico de 75 mm/90 mm.

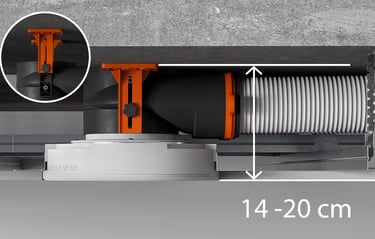

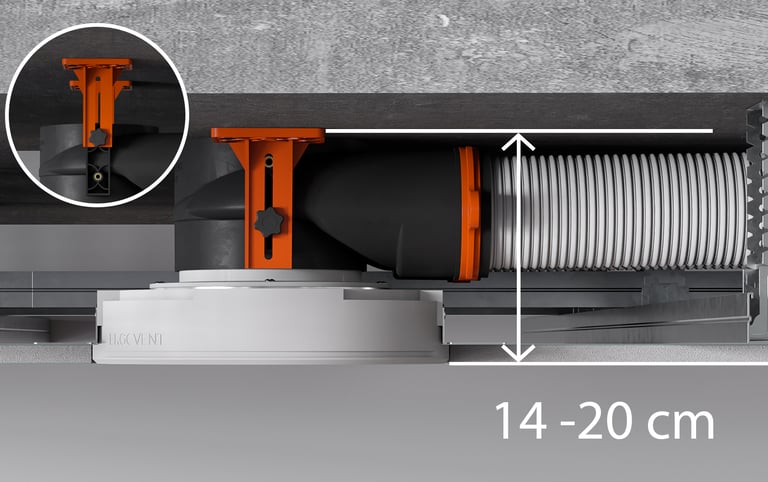

Conexión a través de cajas de conexión SLIM
MÉTODOS DE INSTALACIÓN
Aquí presentaremos todas las situaciones posibles de conexión del difusor.
OPCIÓN 1

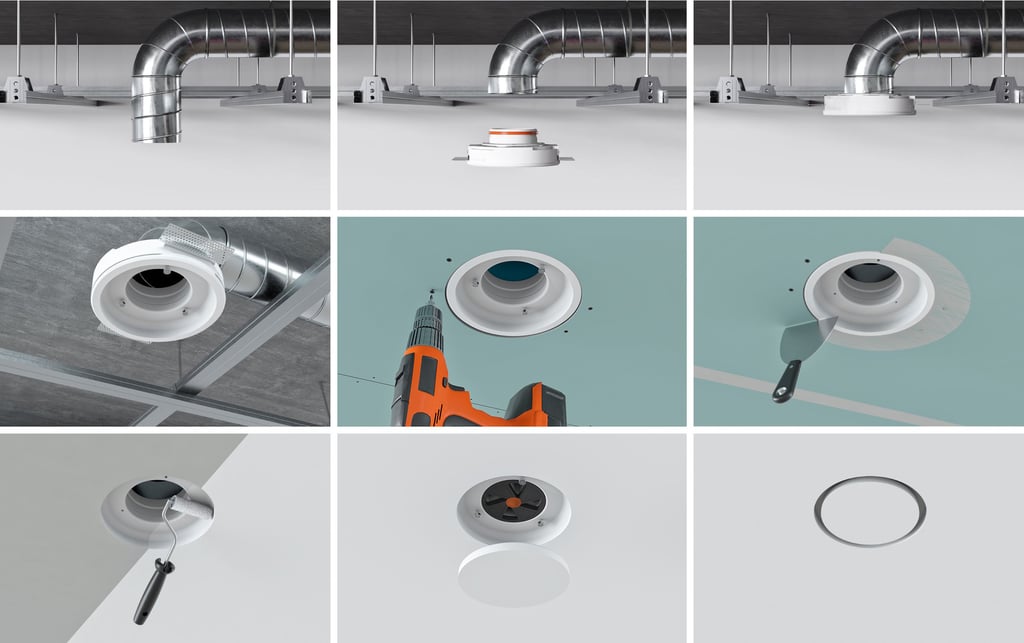

CONEXIÓN DIRECTA A CONDUCTO DE ACERO

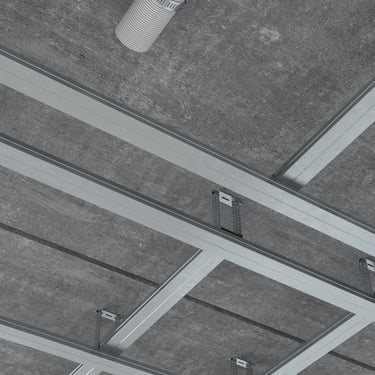

OPCIÓN 2

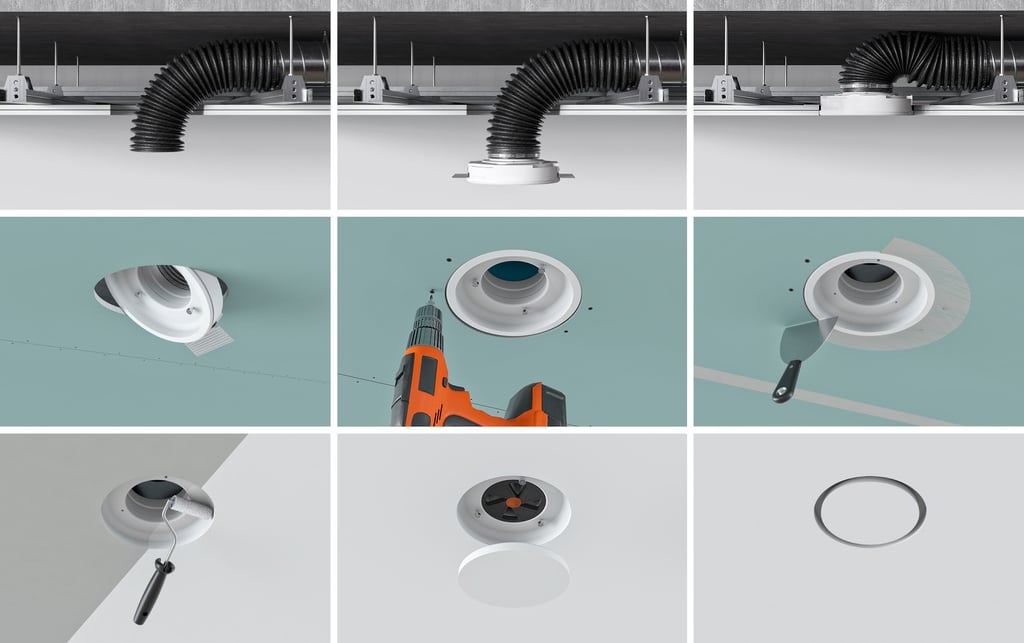

CONEXIÓN A TRAVÉS DE CONECTOR FLEXIBLE (sistema de conductos de acero)
OPCIÓN 3

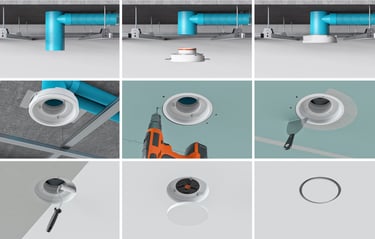

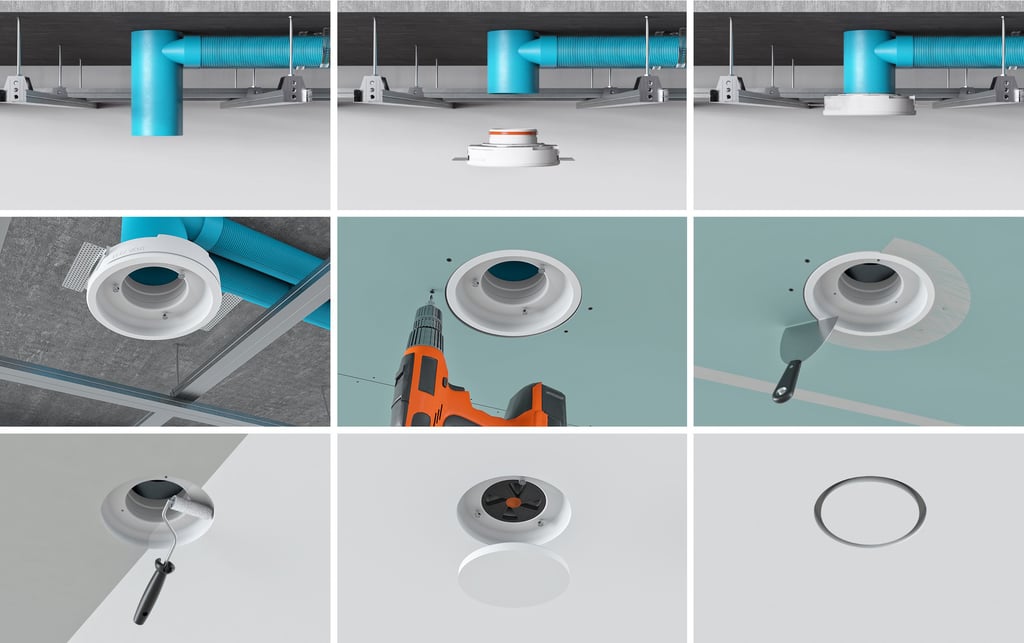

CONEXIÓN A TRAVÉS DE CAJAS DE CONEXIÓN

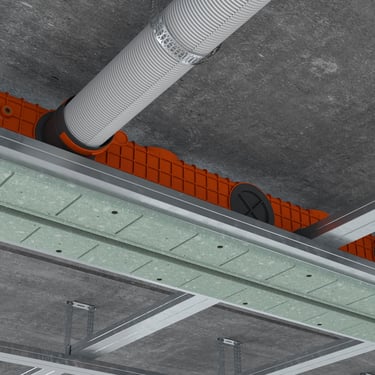

Si se utilizan conductos de plástico flexibles de 75 mm/90 mm de diámetro para el sistema de ventilación, los difusores ERGOVENT se conectan a través de cajas de conexión.

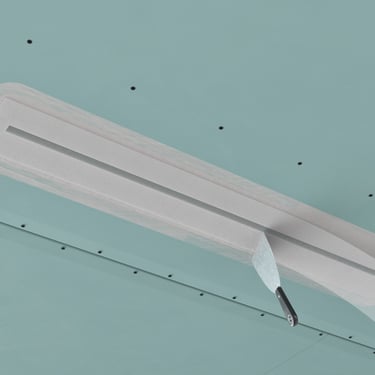

OPCIÓN 4

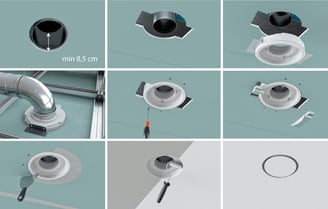

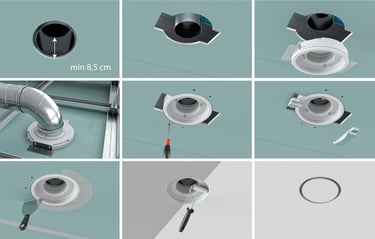

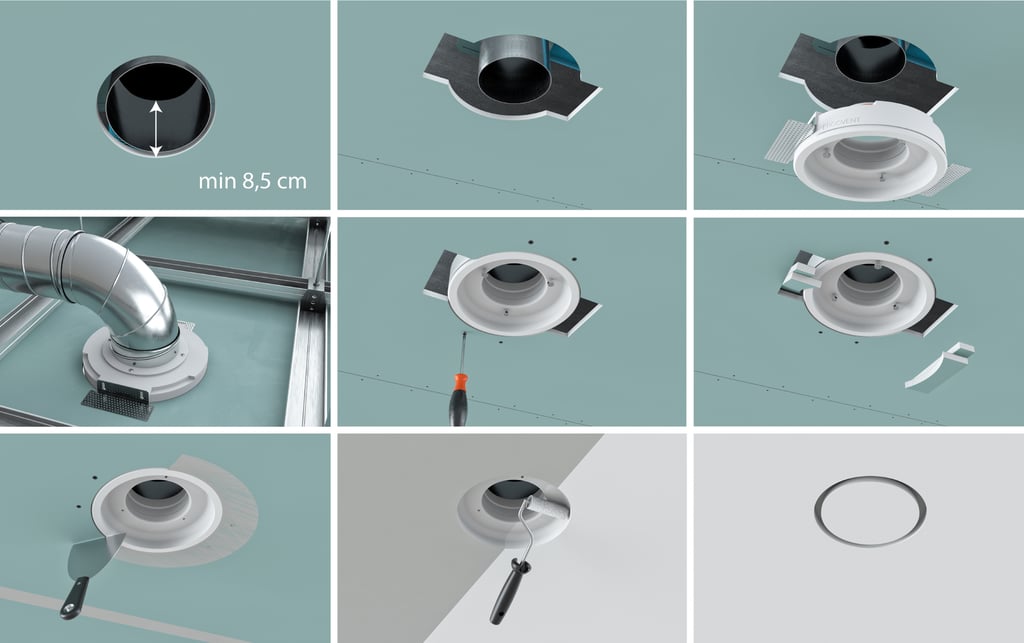

CONEXIÓN DEL DIFUSOR A TRAVÉS DE UN CONDUCTO RÍGIDO, CUANDO LOS PANELES DE TECHO DE YESO YA ESTÁN ATORNILLADOS

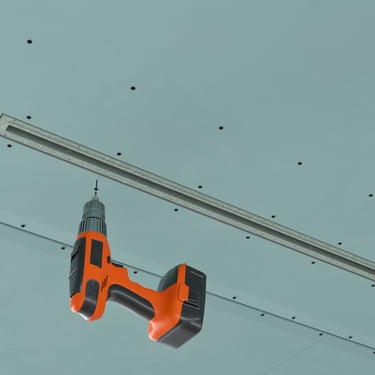

Si el difusor se conectará a través de un conducto sólido, y sucedió tal situación que los paneles de techo de yeso ya están atornillados, en este caso, se deberán realizar algunos pasos más.
Ajuste del flujo de aire

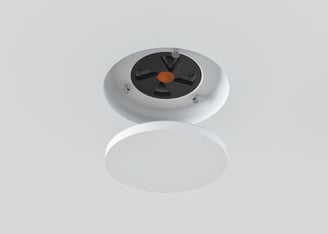

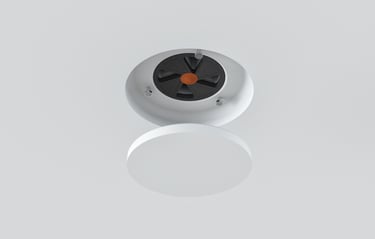

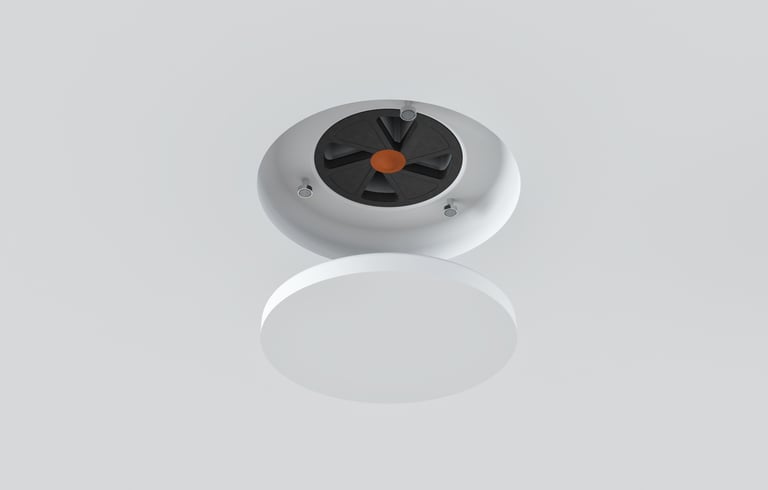

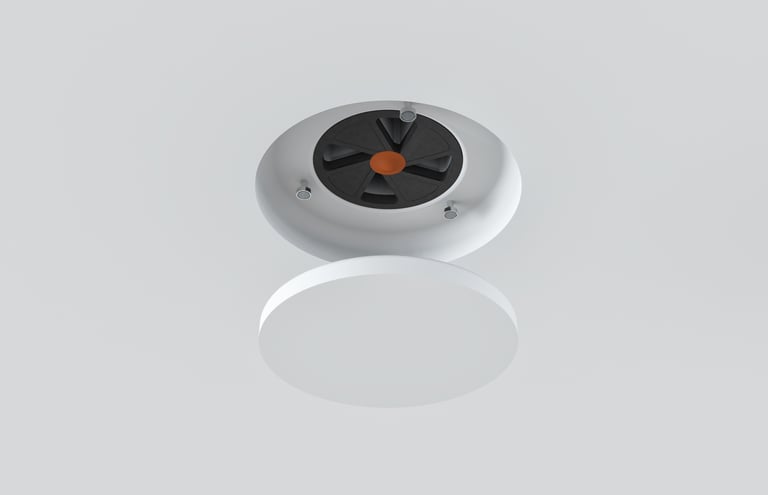

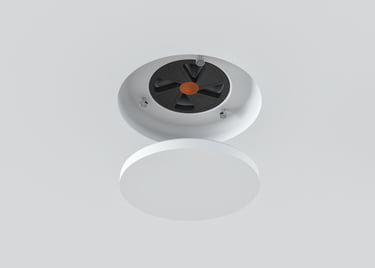

Los apagadores de poliuretano se utilizan para regular el flujo de aire del difusor. Se incluyen con el difusor y se pueden insertar en el difusor en cualquier momento después de la instalación. El flujo de aire se equilibra cambiando el número de segmentos de apagadores extraíbles.

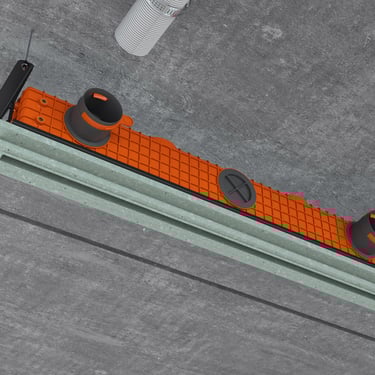

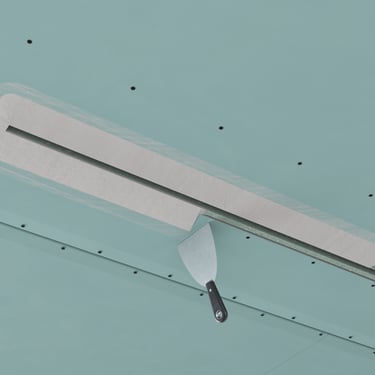

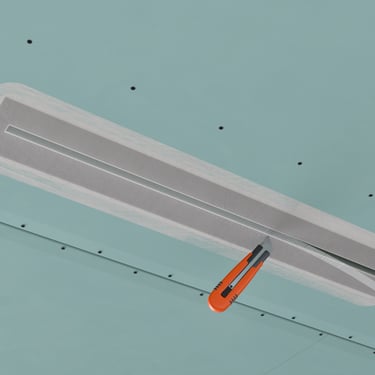

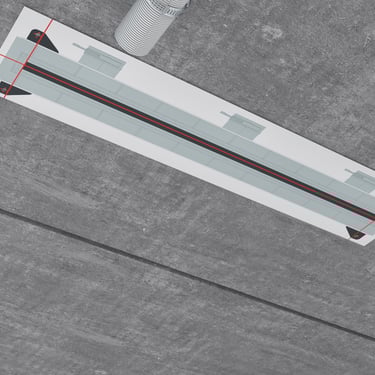

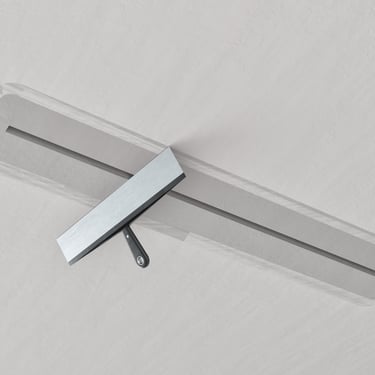

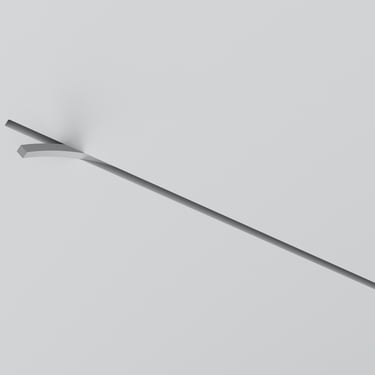

ERGOVENT LINEO PRO manuales de instalación
LINEO PRO SINGLE
LINEO PRO PROFILE

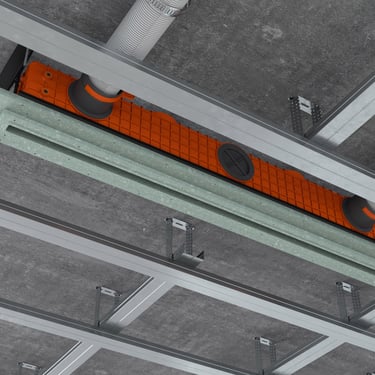

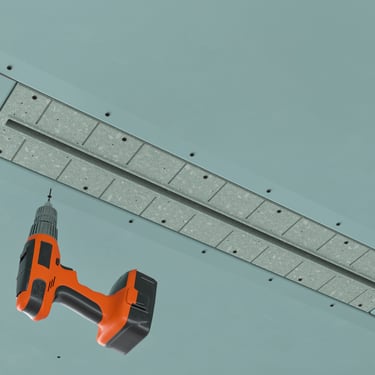

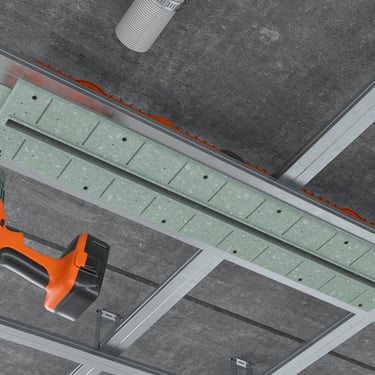

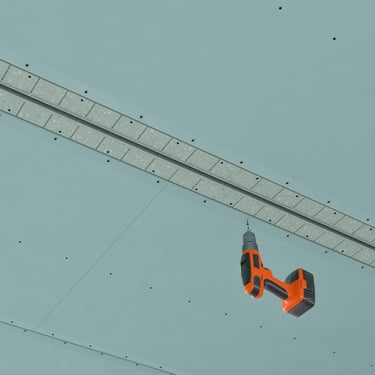

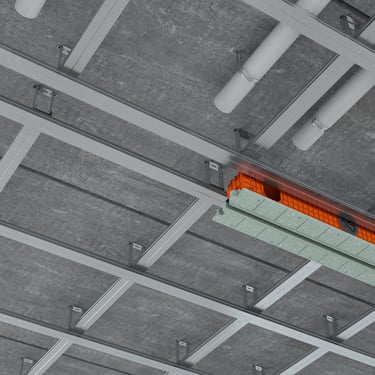

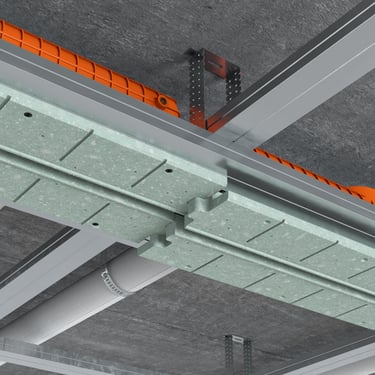

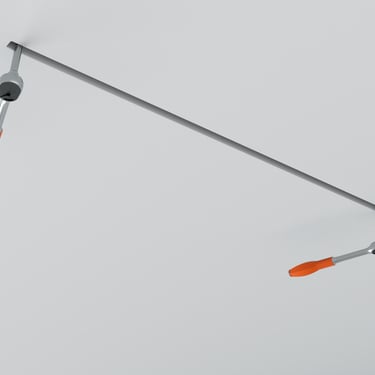

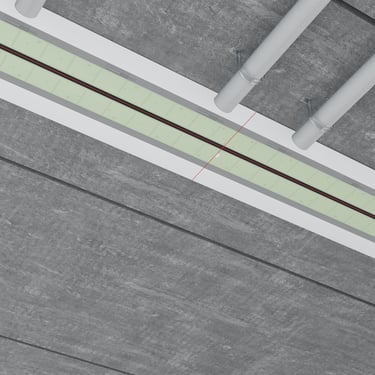

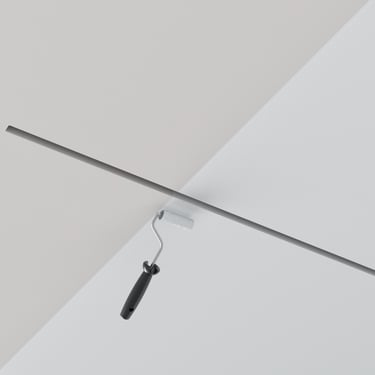

LINEO PRO PUZZLE
